Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

logo-windows-server



Lorsque votre infrastructure est composée de plusieurs environnements sous Windows Server, les utilisateurs ne seront en mesure de se connecter en Remote Desktop que par 2 utilisateurs simultanées. Afin de permettre à un nombre plus important d’utilisateurs de se connecter simultanément, vous devez acquérir des licences CAL RDS (Client Access Licence Remote Desktop Services). Ils est ensuite nécessaire de mettre en place une infrastructure permettant de délivrer ces licences aux différents serveurs dans la nécessité.

Dans cette article Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2, je vais vous montrer comment installer le role « Remote Desktop Licensing » sur un Windows Server 2012 R2, y associer des licences RDS puis déployer ces licences via des GPO.

Il est important de savoir qu’il existe 2 types de licences :

  • CAL RDS Per User : le décompte des licences utilisé se fera sur la base des utilisateurs connectés
  • CAL RDS Per Device : le décompte des licences utilisé se fera sur la base des machines connectés

Dans mon exemple, les licences seront du type CAL RDS Per User.

Voici les différentes étapes du tutoriel :

  1. Installation rôle Remote Desktop Licensing
  2. Activation des licences RDS
  3. Ajout des licences sur le serveur
  4. Déploiement via GPO



Vous devez disposer d’une machine Windows Server 2012 ou 2012 R2. Elle doit être intégré à un domaine Active Directory et vous devez avoir les droits d’édition des GPO.

1) Installation rôle Remote Desktop Licensing


Pour commencer, connectez-vous à votre serveur et rendez-vous dans la console Server Manager.



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2



Rendez-vous dans Manage puis Add Roles and Features



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

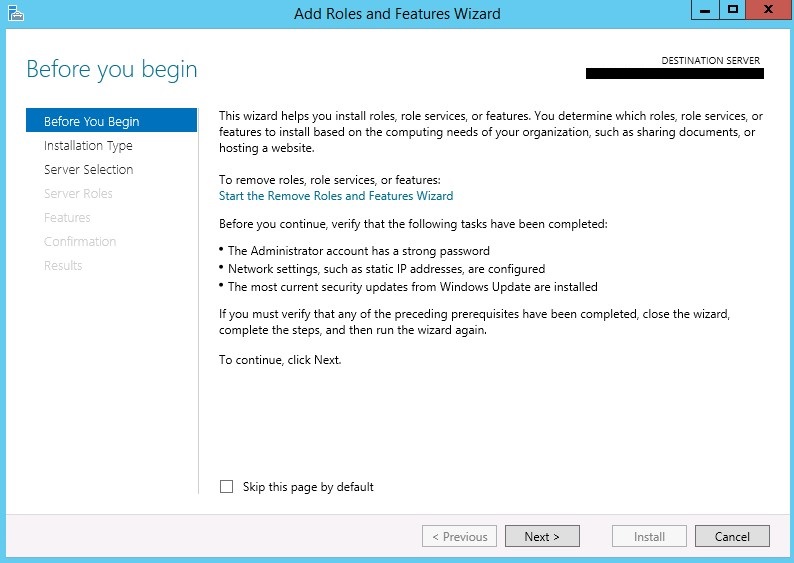

Cliquez sur Next >



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

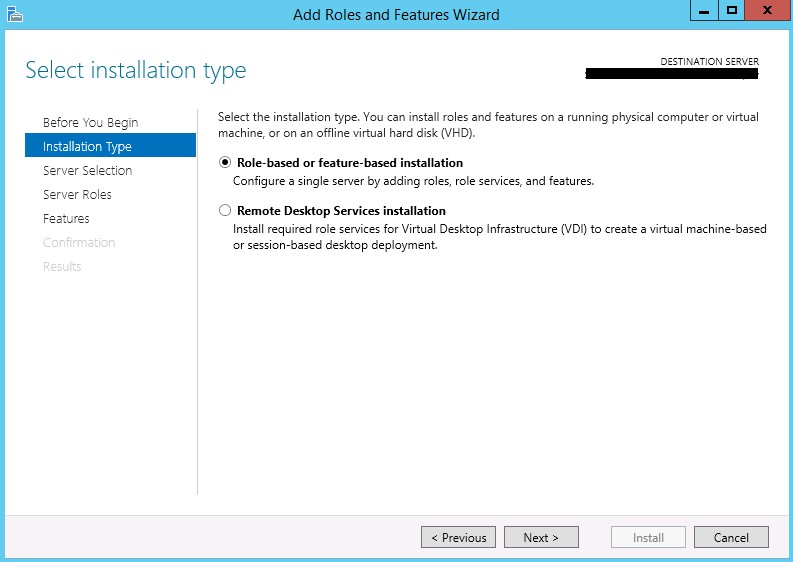

Cochez Role-base or feature-based installation

Cliquez sur Next >



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

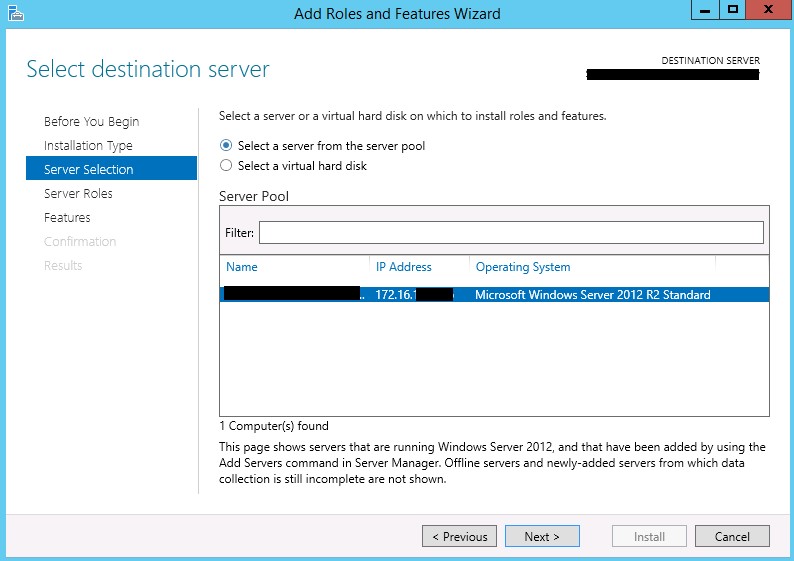

Sélectionnez votre serveur et cliquez sur Next >



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

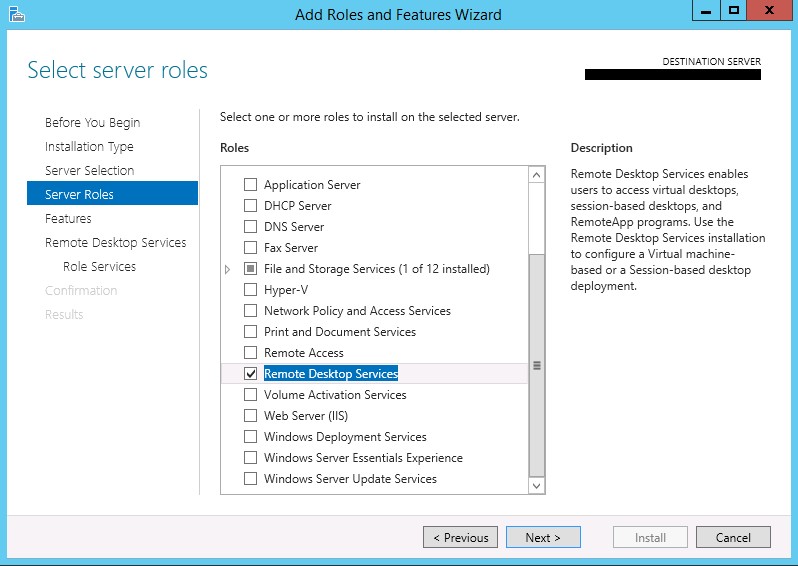

Cochez le rôle Remote Desktop Services cliquez sur Next >



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

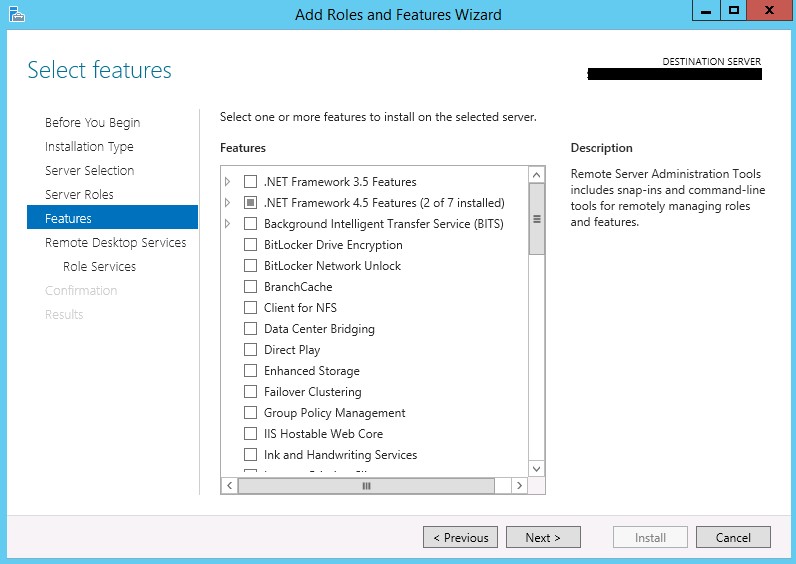

Cliquez sur Next >



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

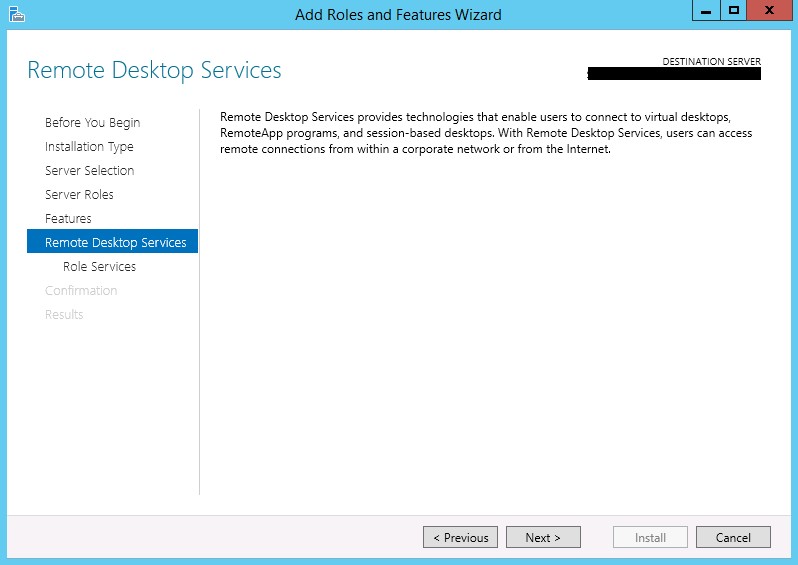

Cliquez sur Next >



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

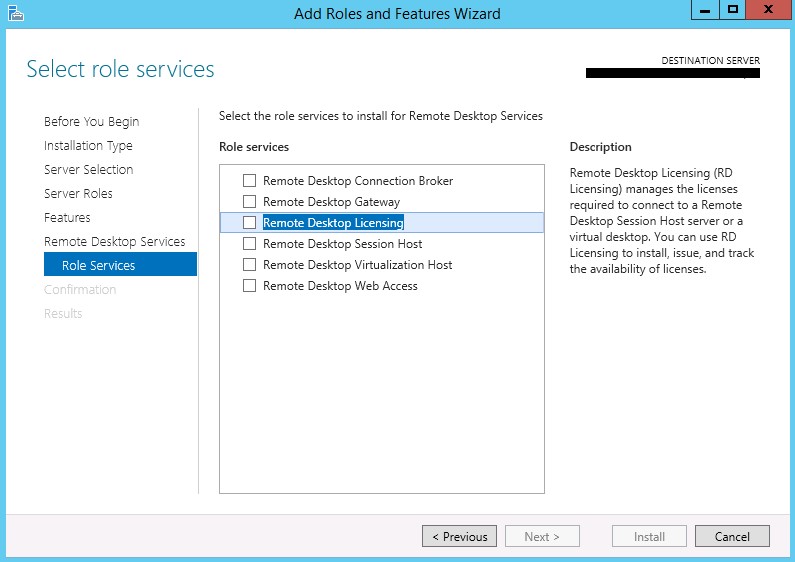

Cochez la case Remote Desktop Licensing





Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

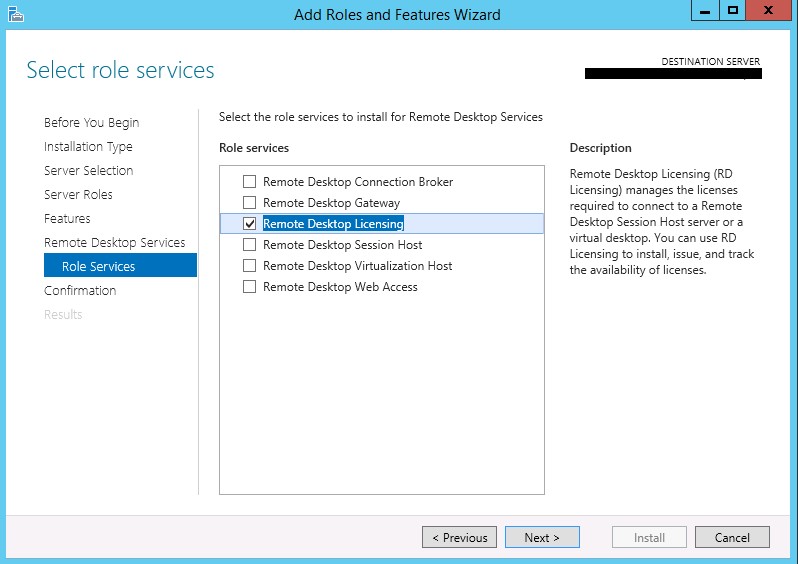

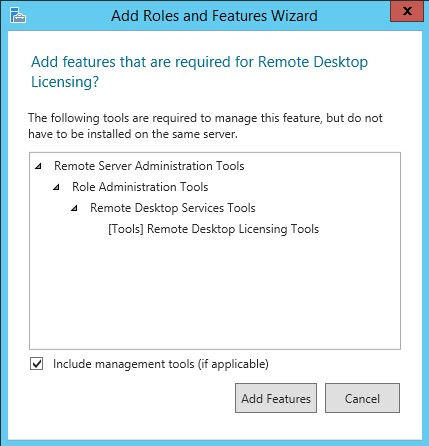

Une fenêtre va s’ouvrir

Cliquez sur Add Features



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2



Cliquez sur Next >



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

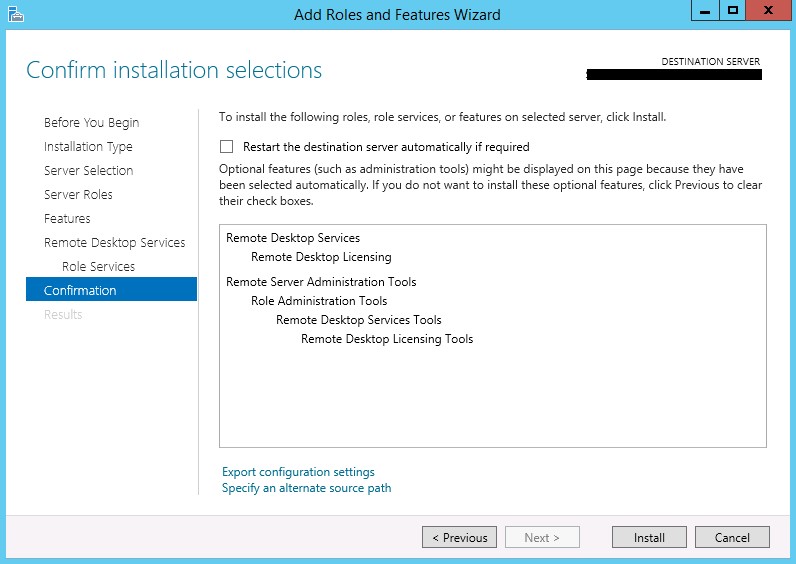

Cliquez sur Install



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

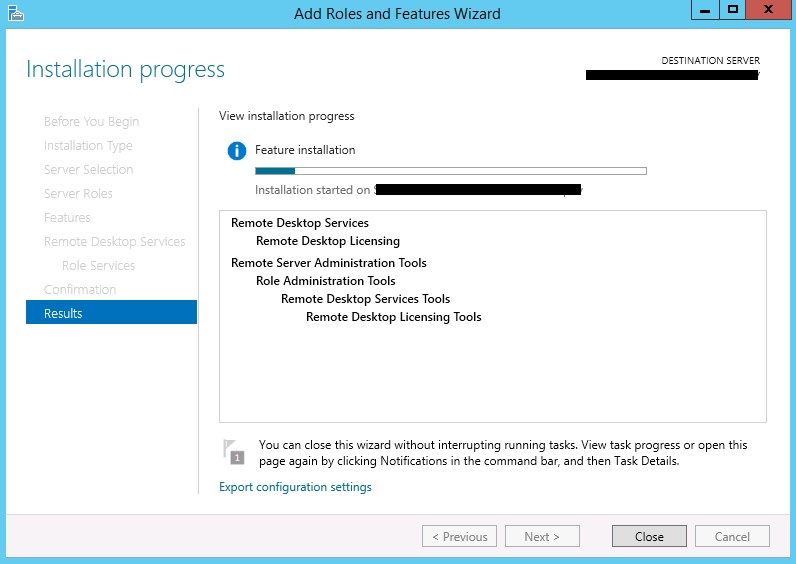

Patientez durant l’installation…



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

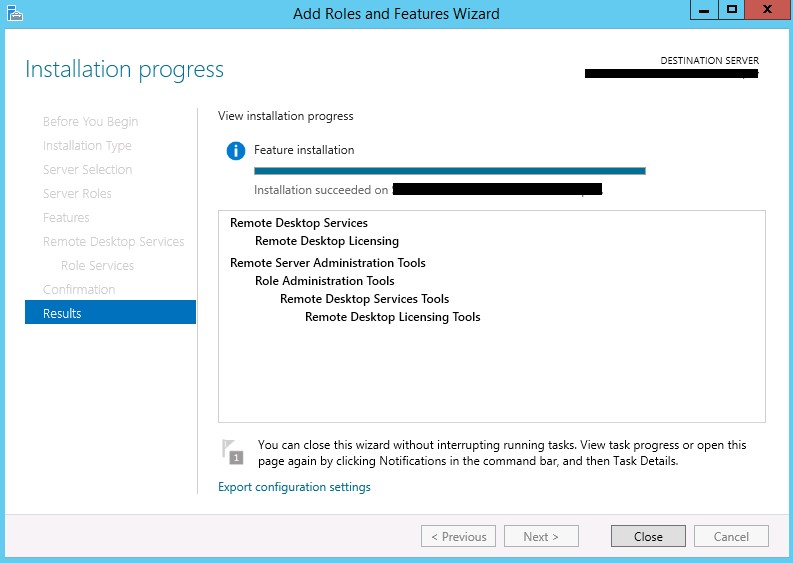

Une fois l’installation terminée, vous pouvez cliquer sur Close. Rédémarrer ensuite votre serveur

2) Activation des licences RDS

Votre serveur doit avoir redémarrer pour que la configuration soit possible.



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

Lancez la console Remote Desktop Licensing

La croix rouge sur le nom de votre serveur indique qu’il n’est activé.

Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2



Pour y remédier, faites un clic-droit sur le nom du serveur puis Activate Server



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

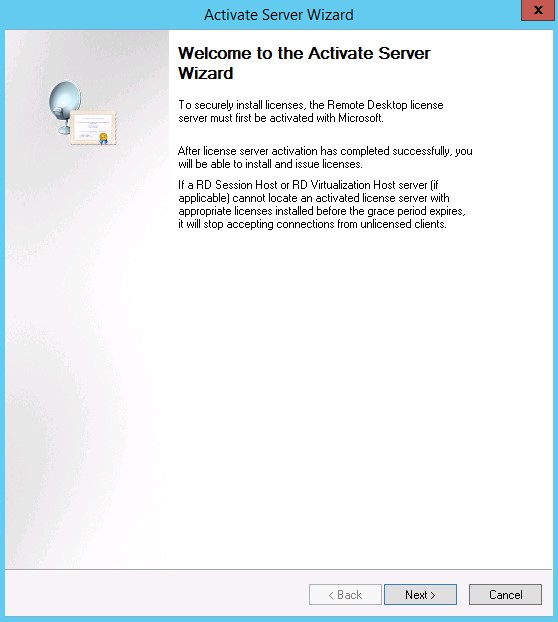

Cliquez sur Next >



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

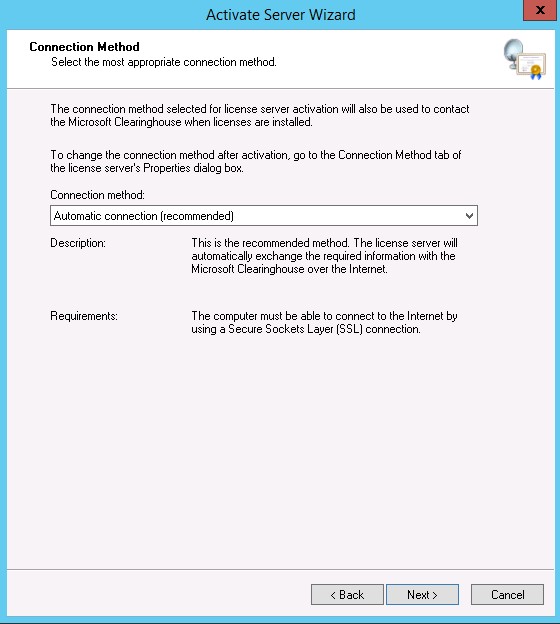

Sélectionnez Automatic connection (recommanded)

Cliquez sur Next >



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

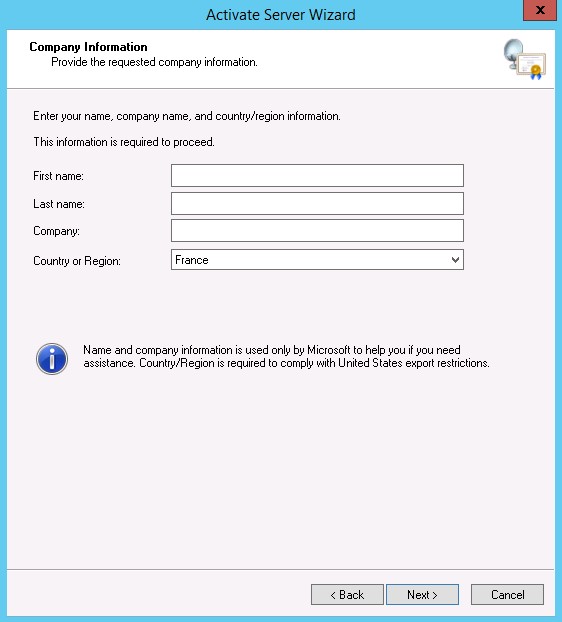

Complétez les informations demandées

Cliquez sur Next >



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

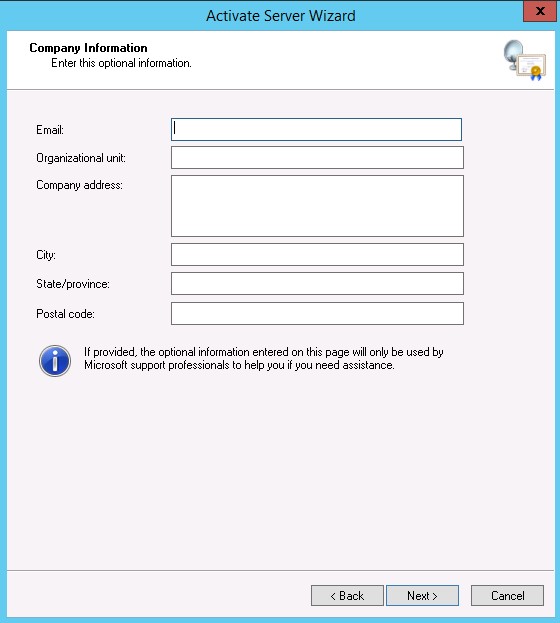

Complétez les informations demandées

Cliquez sur Next >



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

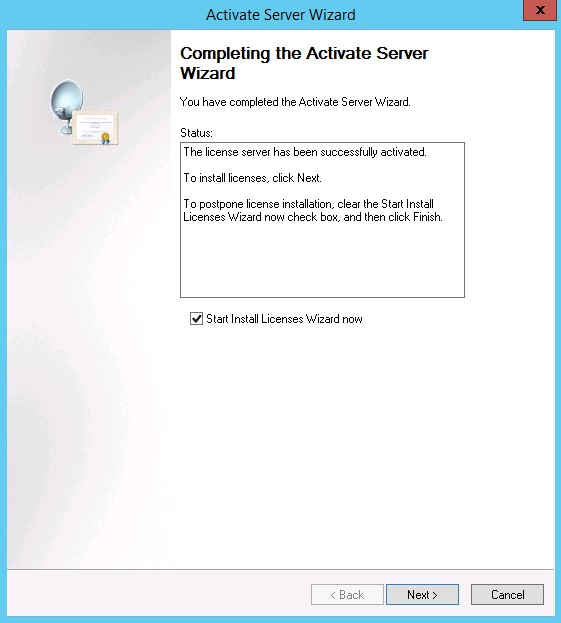

Cliquez sur Next >



3) Ajout des licences sur le serveur

Le triangle jaune nous signal qu’aucune licence n’est activé sur le serveur. Procédons à l’ajout :

Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

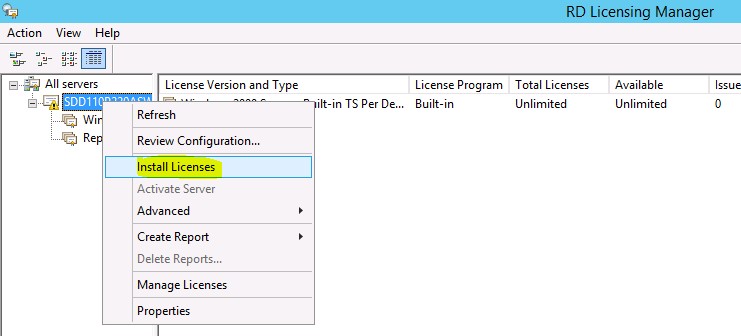

Faites un clic-droit sur le nom du serveur et cliquez sur Install Licenses



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

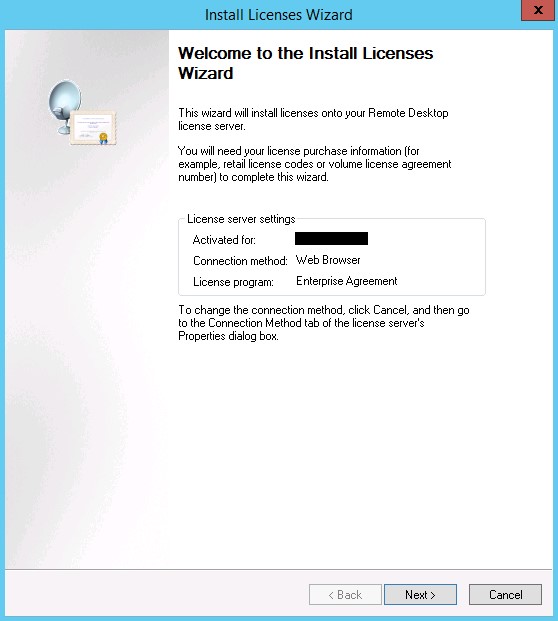

Cliquez sur Next >



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

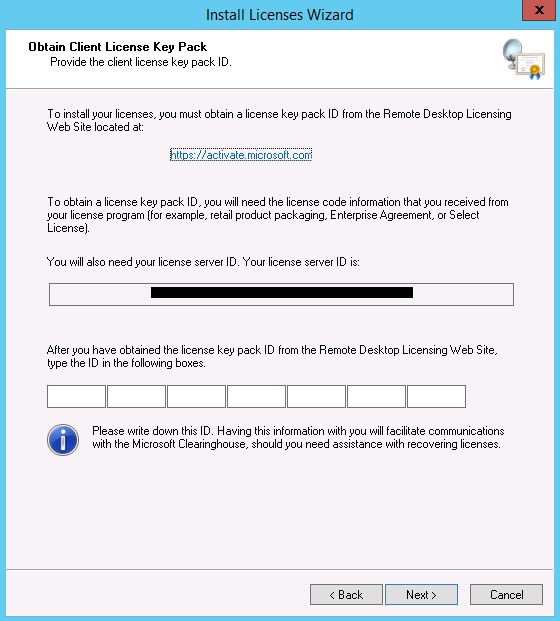

Nous avons sélectionné l’activation automatique, cela implique que l’activation se fera via internet au travers des serveurs Microsoft. Il est nécessaire que votre serveur ai un accès internet afin de valider votre clé de licence.

Cliquez sur le lien https://activate.microsoft.com



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2



Vous serez redirigé vers le site internet d’activation des licences Microsoft. C’est ici que nous avons récupérer nos licences.

Cochez Install client access licenses

Cliquez sur Next >



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

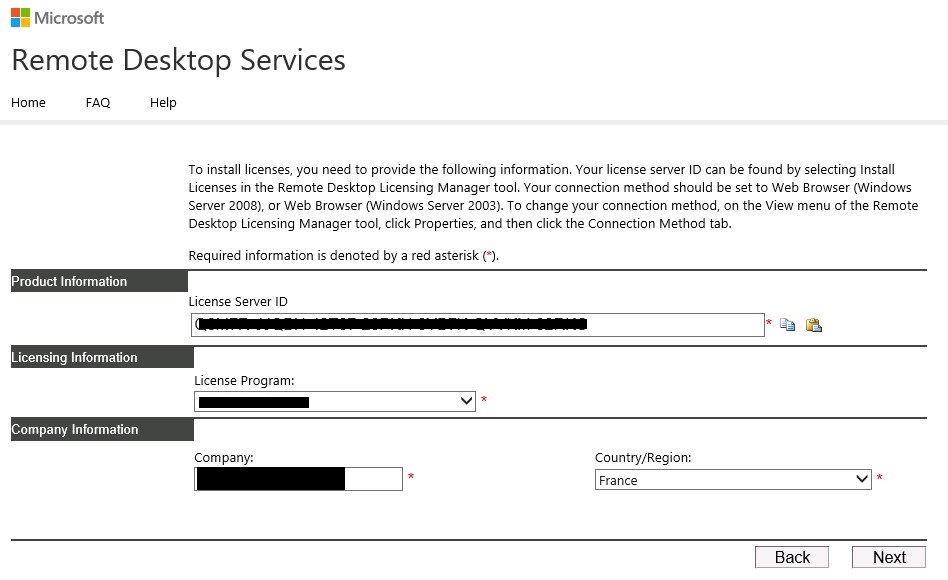

Copiez/Collez votre ID server

Sélectionnez votre type de program de license

Indiquez votre société

Cliquez sur Next >



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

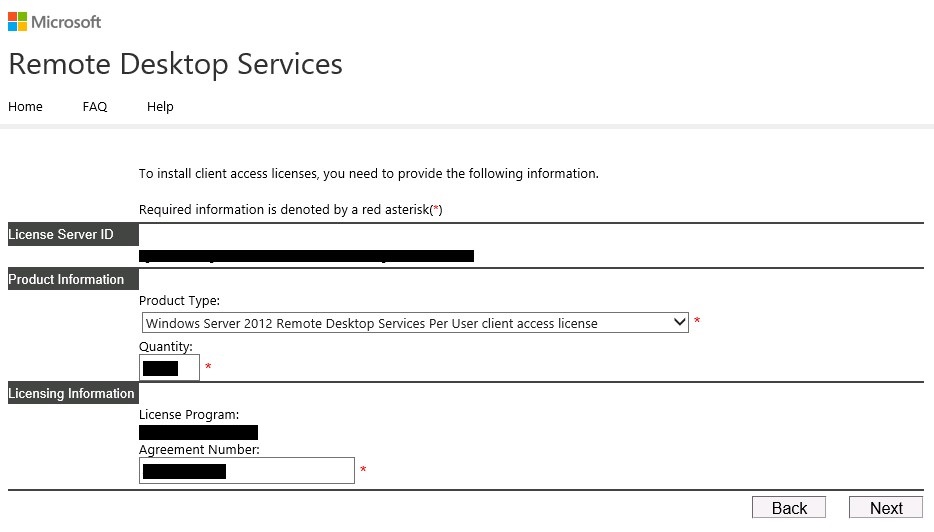

Sélectionnez le type de produit, ici Windows Server 2012 Remote Desktop Service Per User access license correspondant à des licences RDS par utilisateurs

Indiquez si besoin votre Agreement Number ou numéro de contrat Microsoft

Cliquez sur Next >

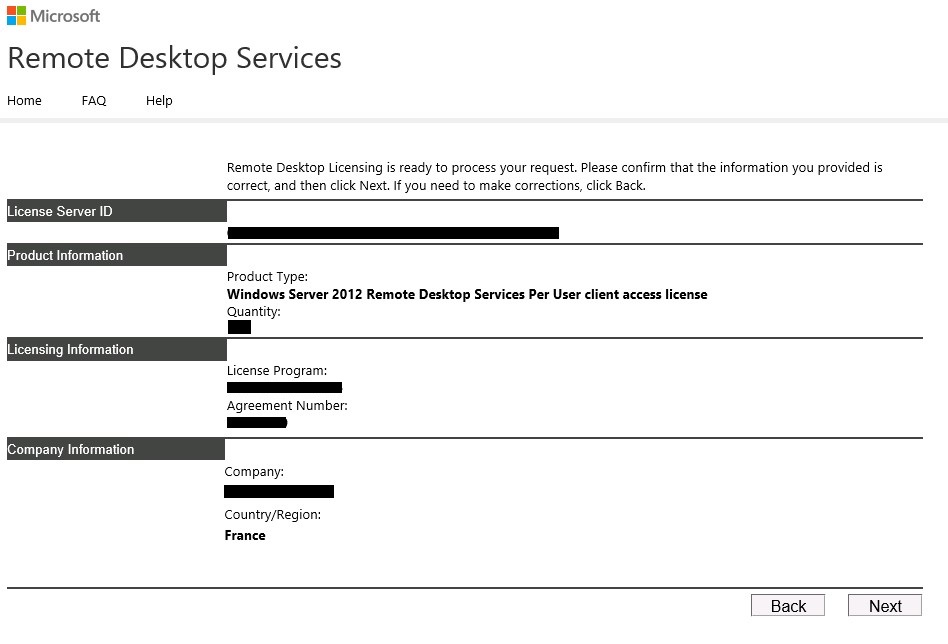

Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2



Cliquez sur Next >



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

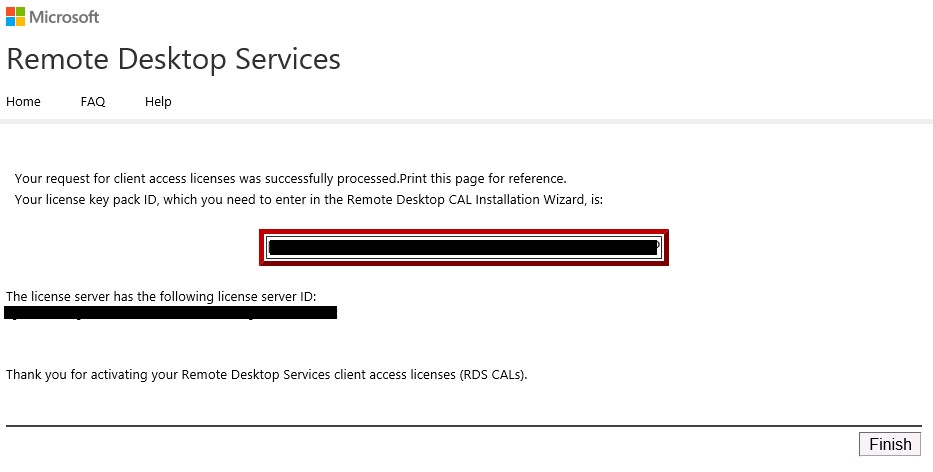

Le numéro de licence de vos CAL RDS sera alors affiché. Pensez à le sauvegarder

Copiez ce numéro afin de le réutiliser dans l’étape suivante

Cliquez sur Finish



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

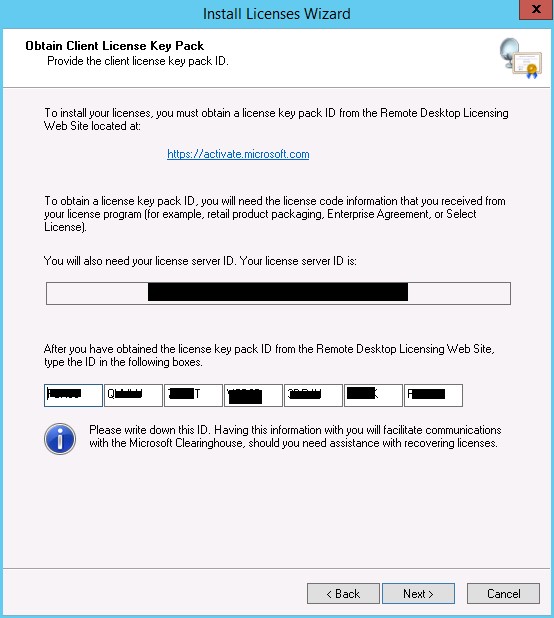

Collez votre numéro de licence

Cliquez sur Next >



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

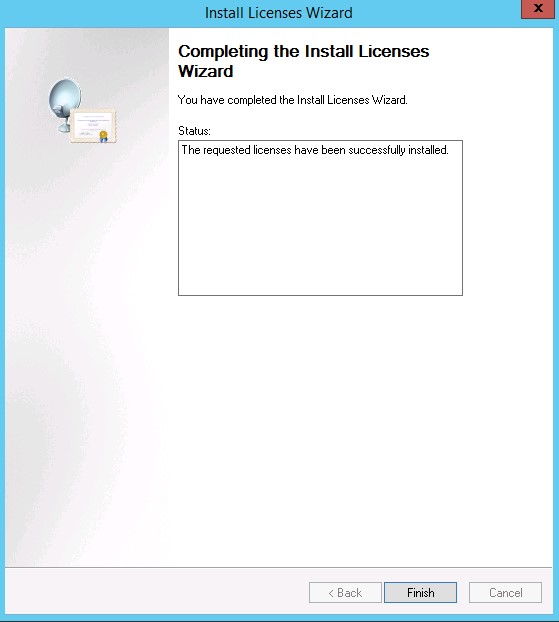

L’opération est terminée

Cliquez sur Finish



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

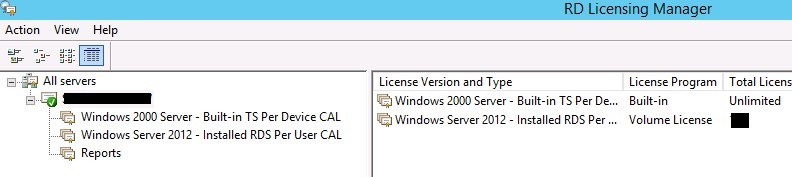

Dans votre console de gestion des licences, vous verrez que vos licences ont bien été ajoutés



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2



Il reste maintenant un dernier point à configurer afin de permettre au serveur de fournir des licences sur votre domaine

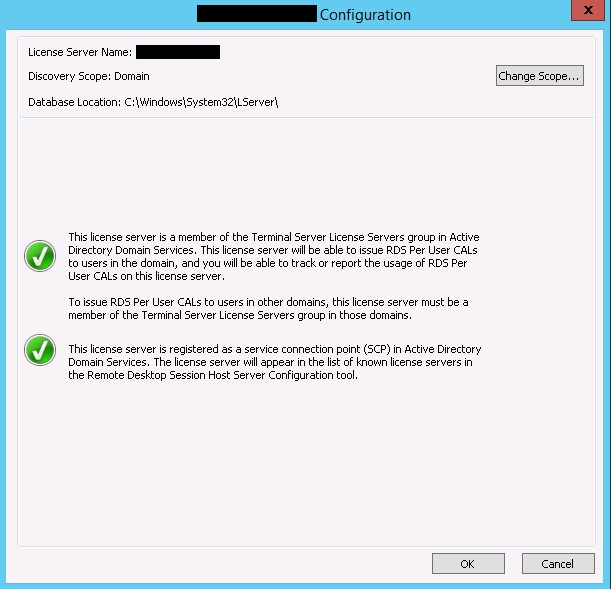

Pour cela, faites un clic-droit sur le nom du serveur et Review Configuration…



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

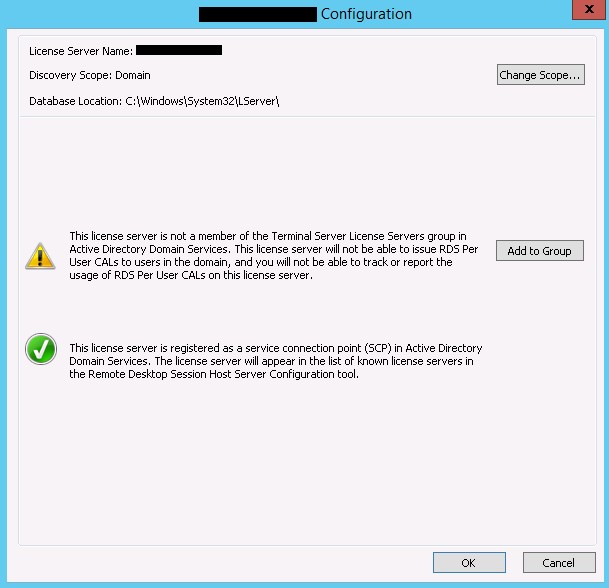

Cliquez sur le bouton Add to Group



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

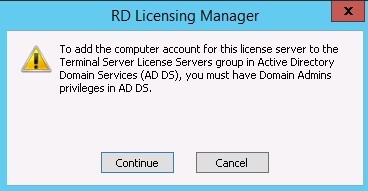

Cliquez sur Continue



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

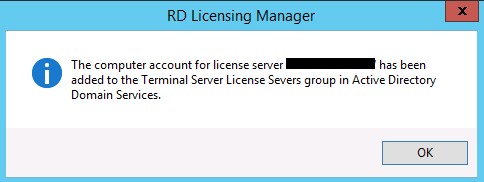

Cliquez sur OK



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2



La configuration est terminée

Cliquez sur OK



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

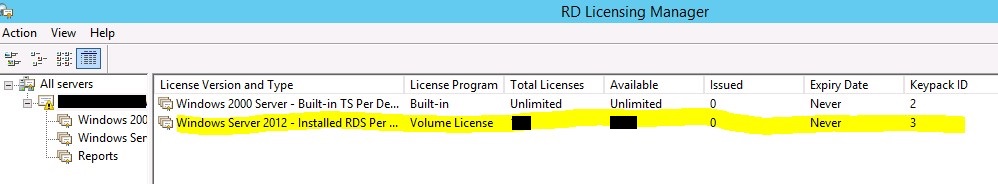

Une fois sur votre console RD Licensing Manager, le pack de licences ajoutés est visible



4) Déploiement via GPO



Maintenant que votre serveur de licence est prêt à fournir des CAL RDS à vos serveurs, nous allons configurer une GPO qui va leur fournir les informations nécessaire pour utiliser ce serveur de licence.

Pour cela, créer une GPO et rendez-vous dans Computer configuration > Policies > Administrative Templates : Policy definitions (ADMX files) retrie….. > Windows Components > Remote Desktop Services > Remote Desktop Session Host > Licensing



2 paramètres sont à configurer :

  • Use the specified Remote Desktop license servers
  • Set the Remote Desktop licensing mode





Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

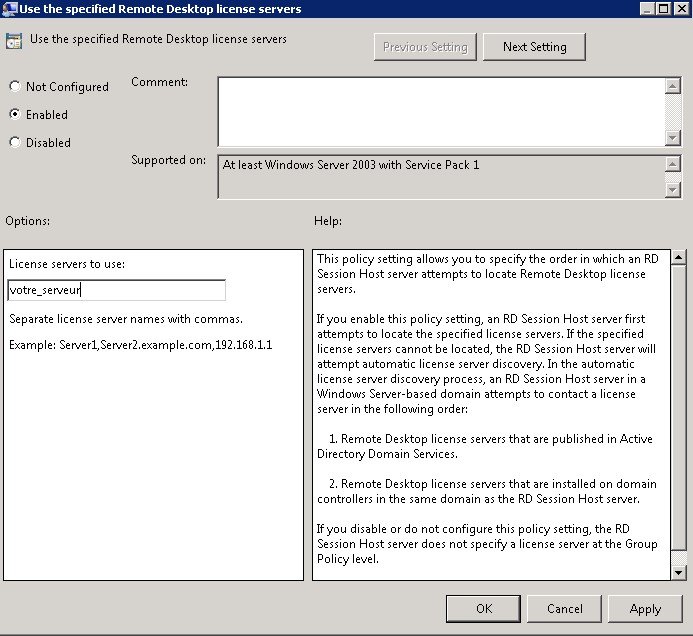

Cochez la case Enabled et indiquez le nom (ou adrese IP) de votre serveur de licence

Cliquez sur OK



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

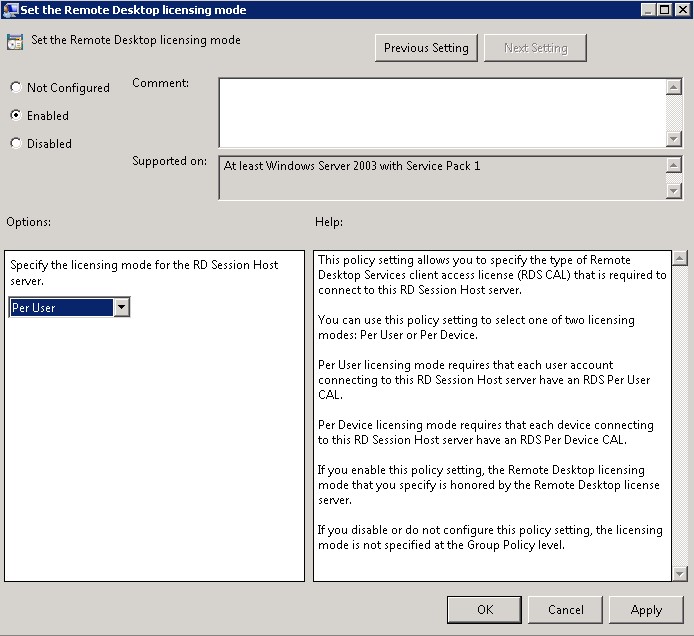

Cochez la case Enabled et sélectionnez Per User (car dans mon exemple les licences sont par utilisateurs)

Cliquez sur OK



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

Nous voyons bien que les 2 paramètres de la GPO sont activés



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

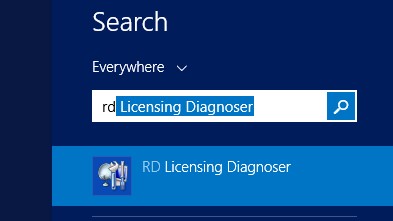

Une fois la GPO rattaché à vos serveurs, vous pouvez utiliser l’outils RD Licensing Diagnoser pour vérifier que les licences RDS sont bien récupéré



Configurer un serveur de CAL RDS sur Windows Serveur 2012 R2

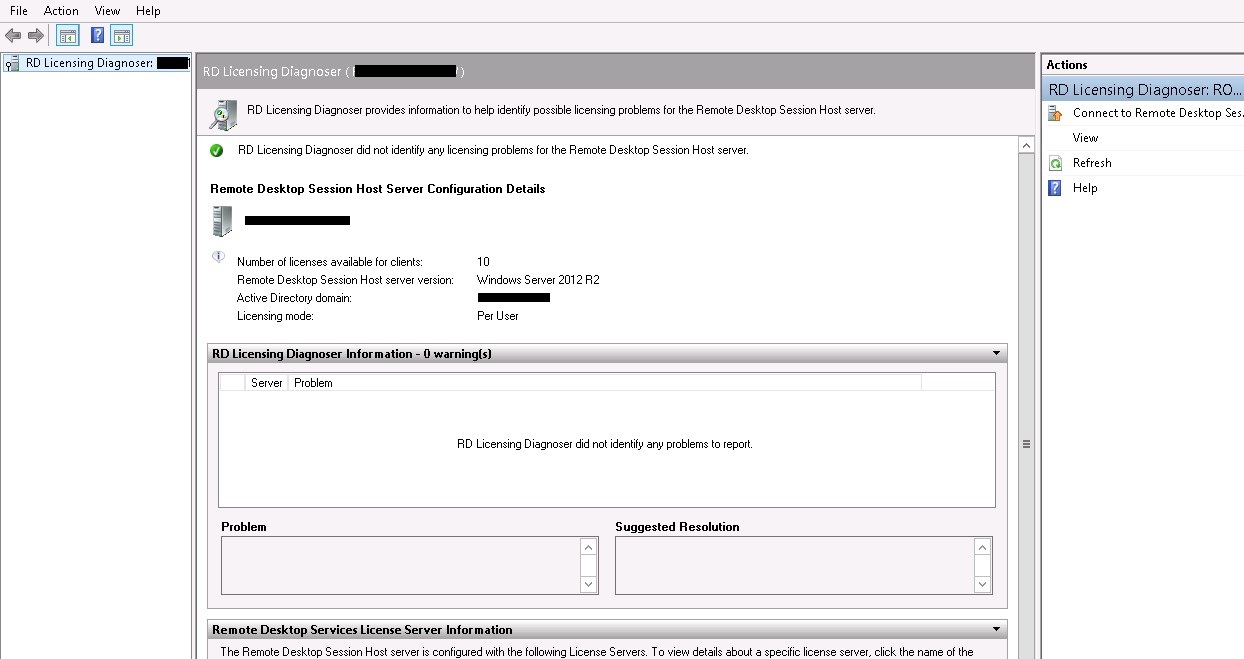

L’outils vous montre le serveur de rattachement, le type et le nombre de licence.



La configuration est maintenant terminée.
