VMware: Configuration de vSphere H.A
VMware: Configuration de vSphere H.A

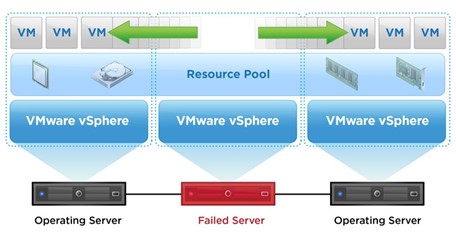

VMware vSphere High Availability est une fonctionnalité améliorant la disponibilité des machines virtuelles, quels que soient le système d’exploitation et les applications qui s’y exécutent. High Availability ou H.A assure une protection par basculement contre les pannes matérielles et les dysfonctionnements du système d’exploitation au sein l’environnement VMware.
Entre autre, la fonctionnalité permet de :
- Surveiller les hôtes et les machines virtuelles VMware pour y détecter les pannes des systèmes d’exploitation invités et des pannes matérielles.
- Redémarrer les machines virtuelles sur d’autres hôtes vSphere au sein d’un cluster sans intervention manuelle en cas de panne de serveurs.
- Réduire l’indisponibilité des applications en redémarrant automatiquement les machines virtuelles en cas de détection d’un dysfonctionnement du système d’exploitation invité.
Dans cette article VMware: Configuration de vSphere H.A, nous allons voir comment mettre en place les prérequis nécessaire au bon fonctionnement de H.A et les options de configurations disponibles.
1. Vérification des prérequis
La mise en place de la fonctionnalité H.A nécessite certains éléments dans votre infrastructure VMware vSphere. Cela comprends :
- 1 instance vCenter fonctionnel.
- Un cluster d’hôte vCenter contenant au minimum de 2 hôtes ESXi.
- Un datastore partagé pour assurer la visibilité des fichiers des machines virtuelles à tous les hyperviseurs du cluster d’hôte. Et bien entendu utilisé pour vos VMs.
- Une ou plusieurs VMs fonctionnelle afin de pouvoir tester H.A.
Tous ces prérequis en place, vous pouvez passer à la mise l’activation et configuration de H.A.
2. Création d’un cluster H.A.
Pour commencer, vous devez posséder un vCenter Server. Si vous n’avez pas installé votre vCenter, retrouvez mon article complet ici.
Ensuite, nous allons procéder à la création d’un cluster d’hôte dans le vCenter Server (cette étape n’est pas nécessaire si vous possédez déjà un cluster d’hôte).
La création du cluster d’hôte s’effectue sur votre Datacenter sous votre vCenter nommé ici vDC_Formateur :

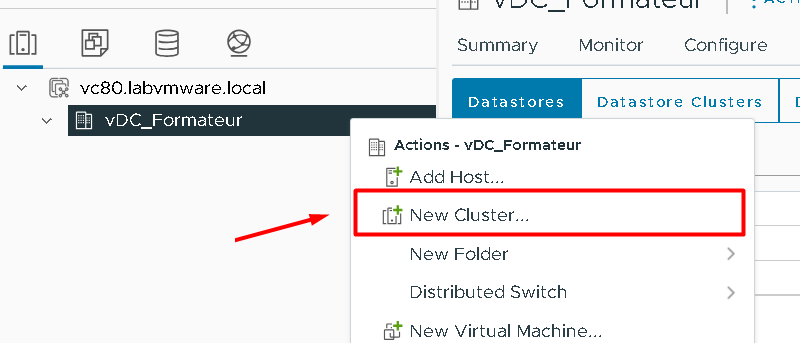

Cliquez ensuite sur New Cluster…

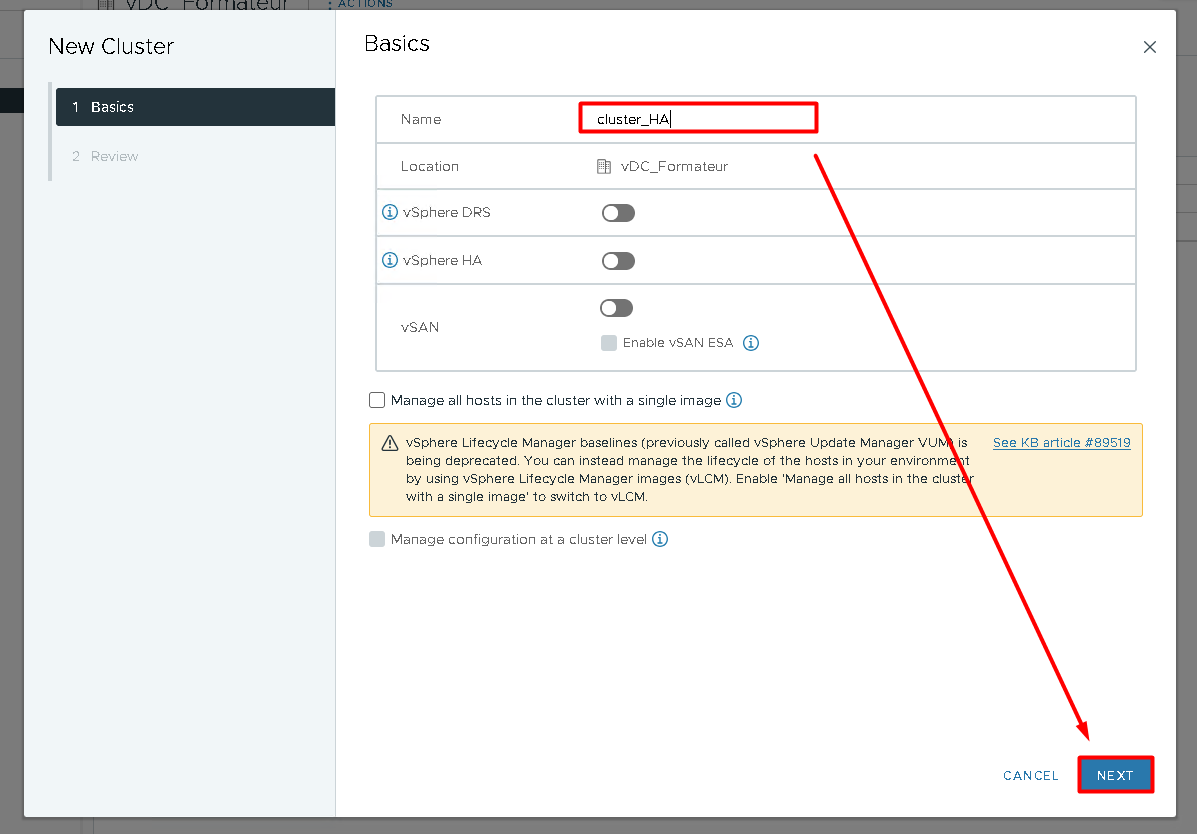

Nommer votre Cluster puis cliquer sur NEXT
Je n’active aucune options durant la création, nous allons activer H.A par la suite.

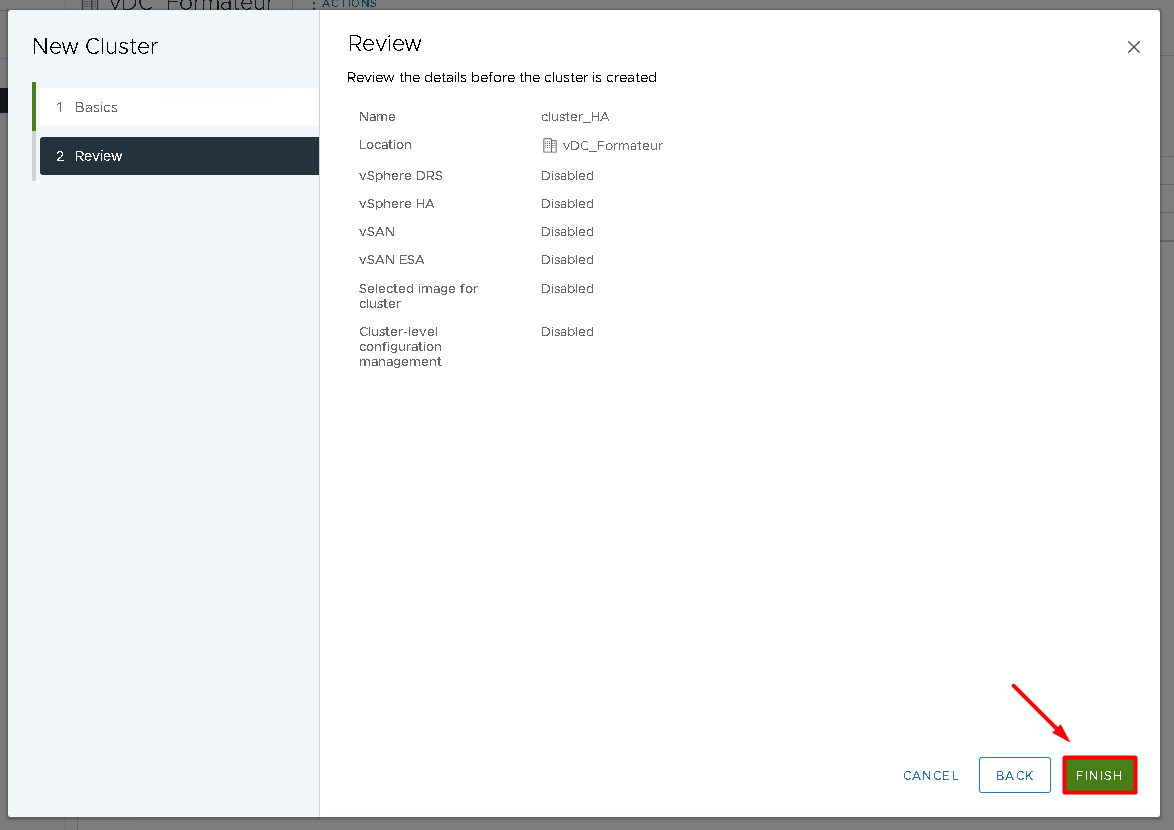

Vérifier que toute les informations sont correctes puis cliquez sur FINISH.

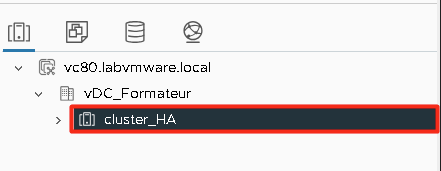

Le Cluster est maintenant visible dans la liste de vos Cluster d’hôte, ici sous le datacenter vDC_Formateur.
3. Ajout des ESXi au cluster.
Nous devons posséder un minimum de 2 hyperviseurs afin de permettre à H.A de fonctionner. N’ayant pas d’hôtes ESXi géré et intégré à notre cluster, nous allons donc en ajouter 2 nouveaux. Les 2 serveurs sont nommés:
- esx-oameri-01.labvmware.local
- esx-oameri-02.labvmware.local

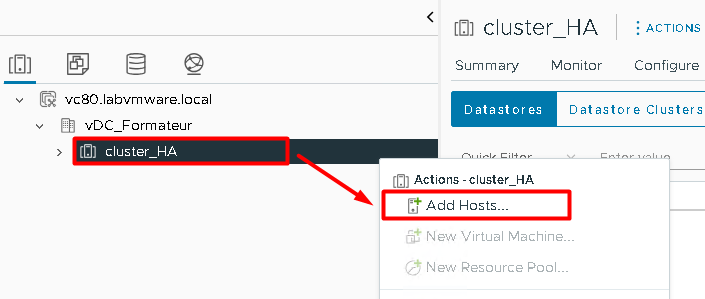

Faire un clique droit sur le Cluster et cliquer sur Add Hosts :
Vous avez la possibilité d’ajouter ensuite un ou plusieurs hôte ESXi en une seul fois :

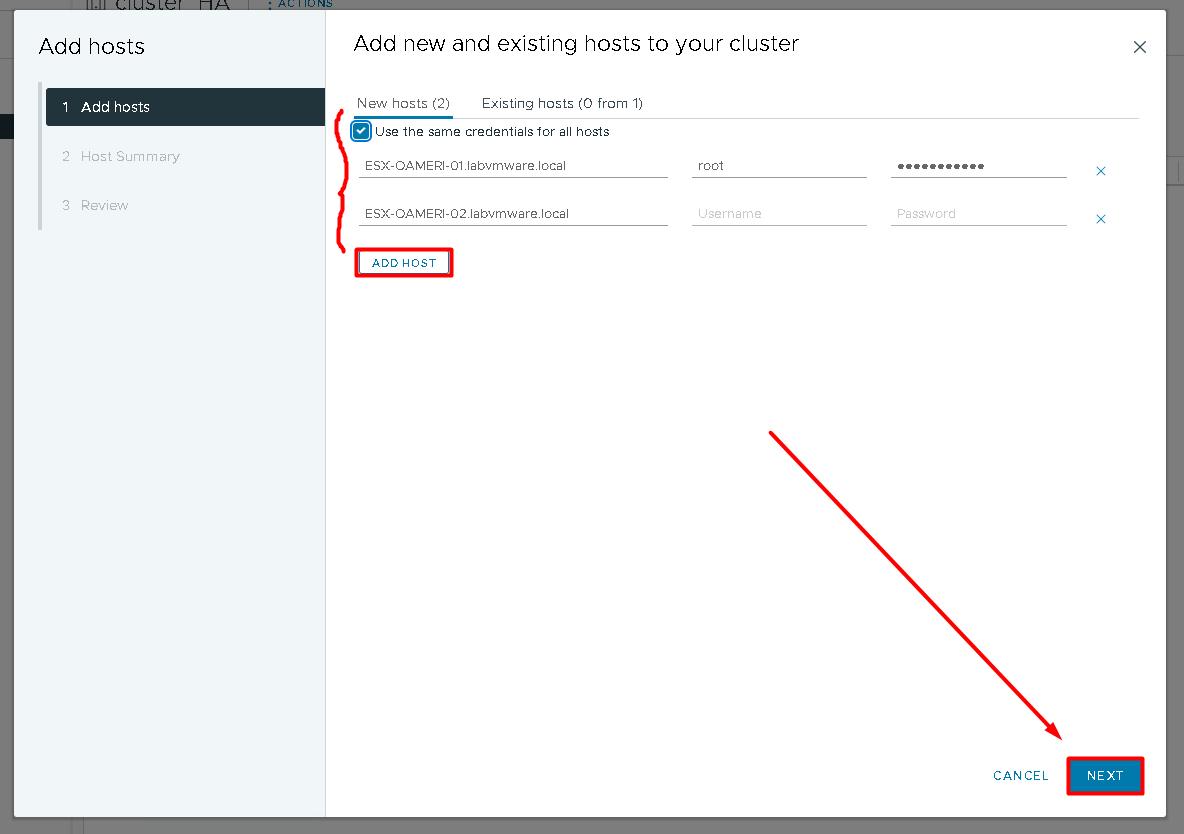

Entrer maintenant le FQDN ou l’adresse IP des ESXi, ainsi que le login et le password du compte root.
En cliquant sur le bouton ADD HOST, vous pouvez ajouter une ligne supplémentaire pour l’ajout d’un ESXi pour en ajouter plusieurs d’un coup
Cliquez sur NEXT pour valider les ajouts.

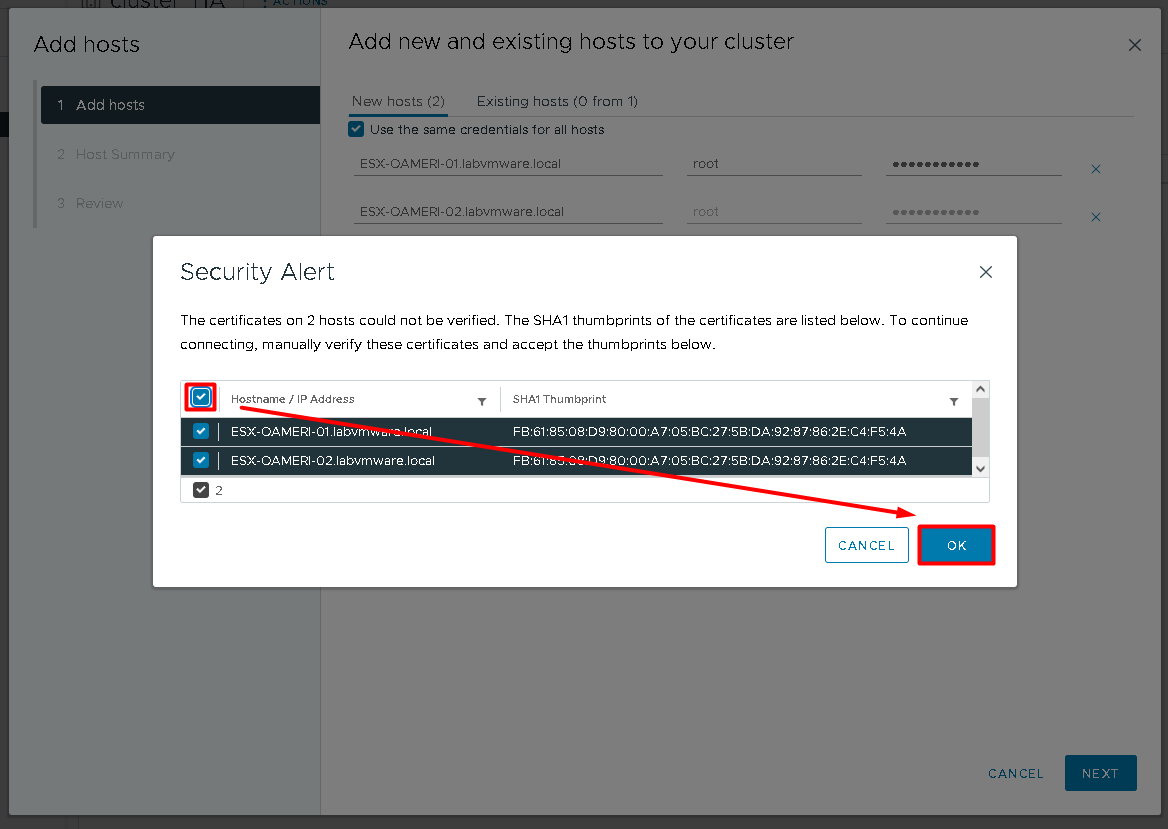

Les ESXi sont installés par défaut avec des certificats SSL auto-signé. Ils ne sont pas reconnu lors de l’ajout au cluster, vous devez les valider manuellement.
Pour cela, cochez les cases de vos ESXi et cliquez sur OK.

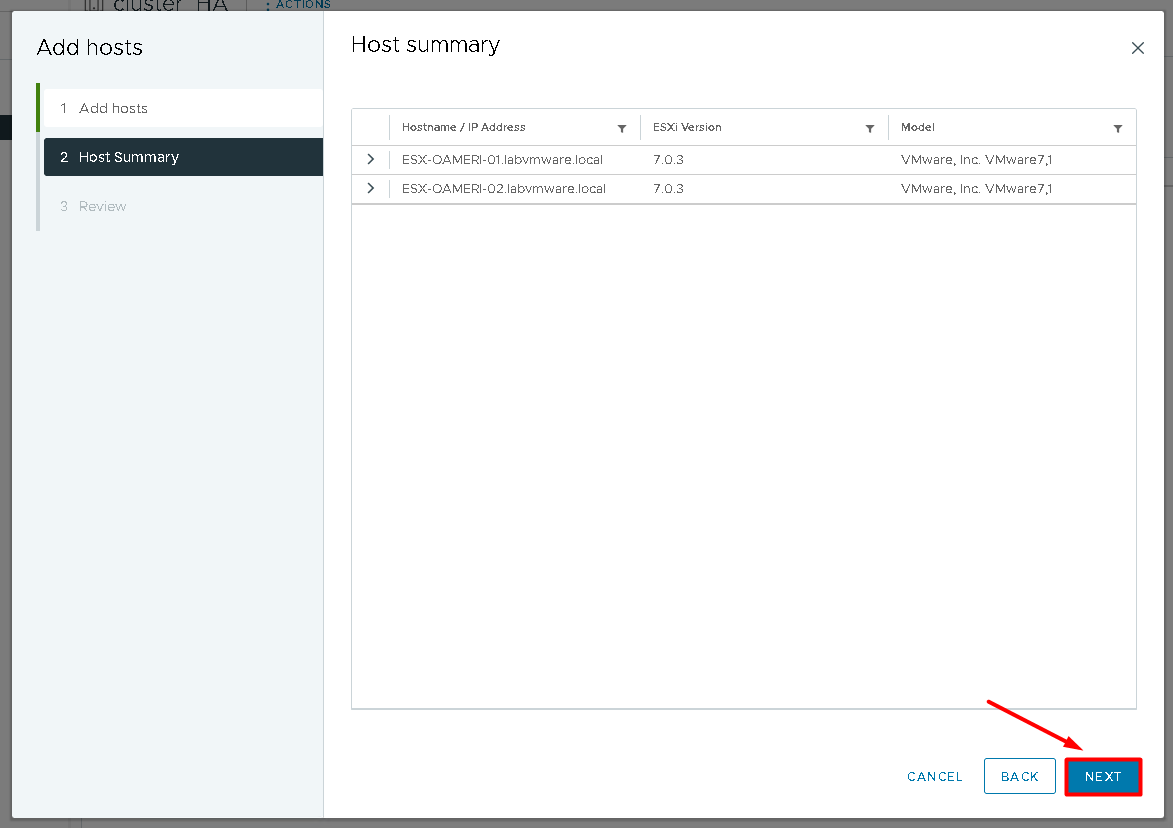

Vérifier que toute les informations sont correctes puis cliquez sur NEXT.

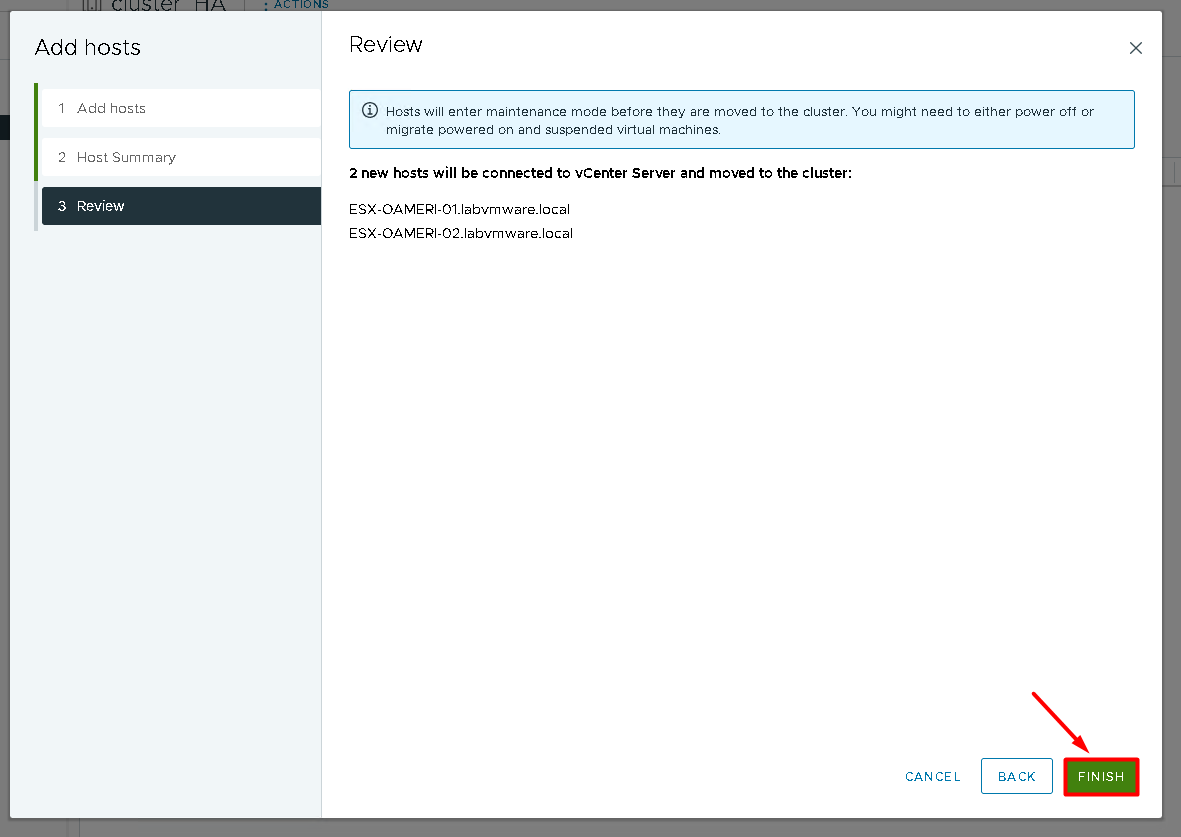

Confirmer l’ajout de vos hôtes en cliquant sur FINISH.

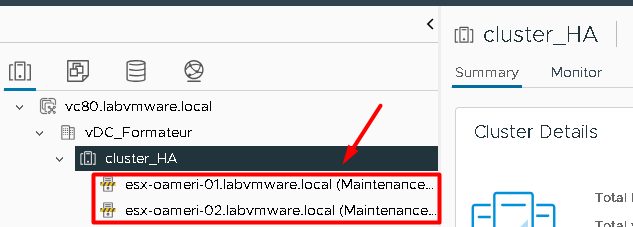

Patientez quelques minutes puis vos ESXi seront ajoutés dans le Cluster.
Vos hôtes sont automatiquement ajoutés au cluster avec le mode maintenance activé. Celui-ci permet au vCenter d’exclure vos hôtes de toutes les opérations tel que H.A ou DRS en arrivant dans un nouveau cluster.
Il est alors nécessaire de les sortir du mode maintenance afin de pouvoir les utiliser.

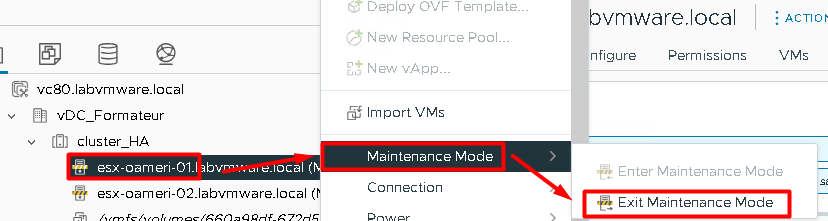

Sélectionner votre ESXi puis clic droit > Maintenance Mode > Exit Maintenance Mode
4. Activation de H.A.
Nous possédons maintenant un cluster contenant 2 ESXi, nous allons pouvoir activer vSphere HA.

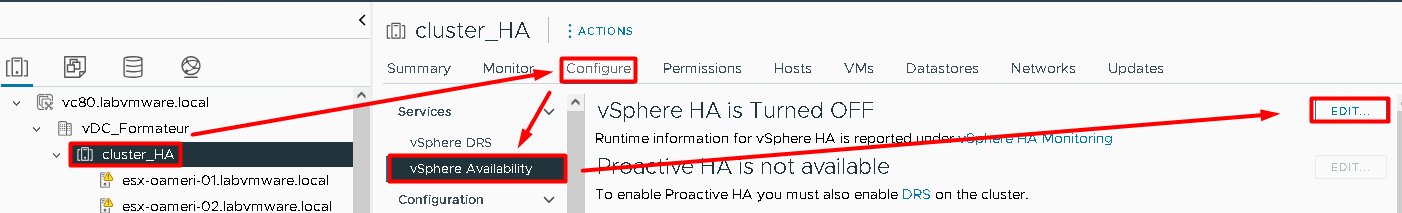

Cliquer sur votre Cluster puis cliquer sur Configure > vSphere Availibility > EDIT…
Par défaut vSphere HA est désactivé.
La première chose à faire est donc d’activer vSphere HA

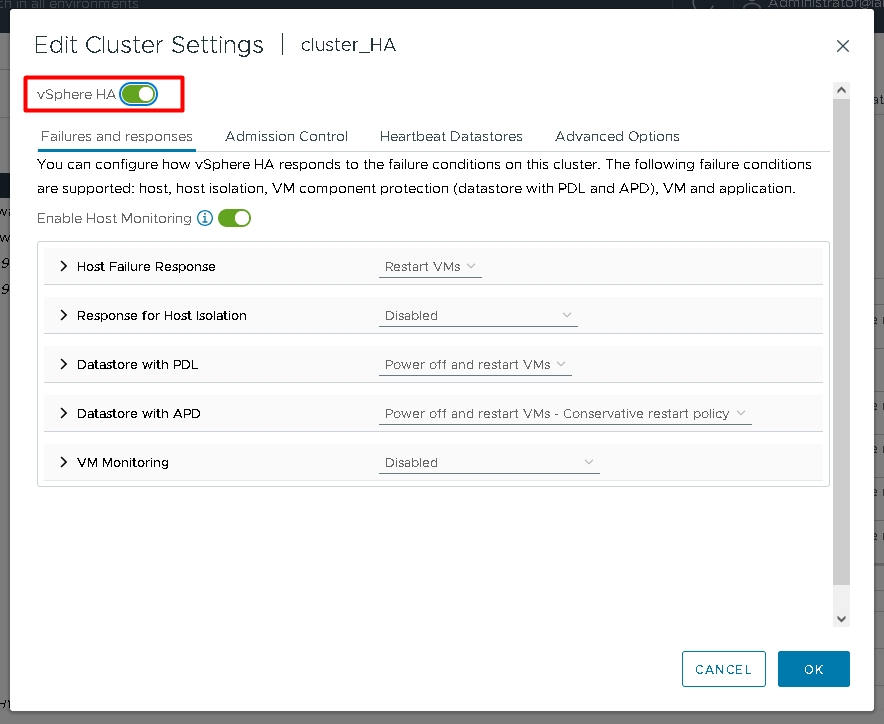

Activez H.A en cliquant sur la case vSphere HA en haut.

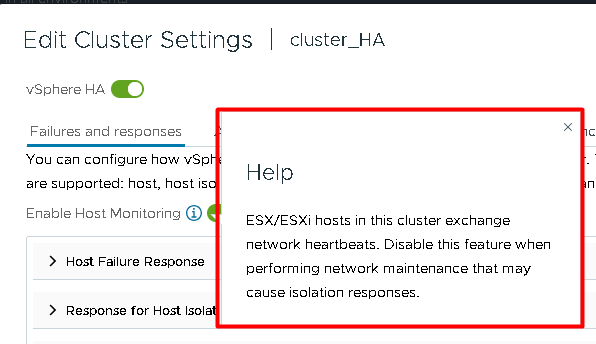

L’activation de vSphere HA va automatiquement activer Host Monitoring.
Cette option est importante car elle va permettre de monitorer directement les ESXi pour des choses telles que des pannes ou l’isolement de l’hôte.
A partir de la, votre H.A est activé avec les paramètres par défaut largement suffisant pour sécuriser les VMs de votre cluster virtuelles.
